井戸の目詰まりをクリーニング

井戸の孔明管にスケールなどが付着すると、揚水能力を減退させる原因となり、修復工事が必要になります。当社の独自技術であるウォータージェット洗浄工法は、高圧水を噴射することによって、薬品を使わなくても十分な洗浄力を発揮します。しかも従来の工法に比べ、大幅なコストダウンを実現しました。

水中テレビカメラで視た洗浄効果

【水井戸】

洗浄前	洗浄後	内径300ｍｍの井戸の孔明管内。洗浄前（左）は孔明部（直径20ｍｍ）がスケールによってふさがっていますが、洗浄後（右）は完全にスケールが除去され、揚水量は井戸完成当初とほぼ同程度まで回復しました。
洗浄前	洗浄後

【ガス井戸】

洗浄前

洗浄後

5インチ硬質塩化ビニル製ケーシングのガス井（仕上げ深度675～1150ｍ）。洗浄前（左）は孔明部が白色のスケールで埋まり、ガス生産量を減退させていましたが、洗浄後（右）はスケールの閉塞が解消され、ガス生産量は5倍になりました。

低コストで効果的な井戸洗浄

井戸の洗浄方法としては、従来からの方法としてブラッシングや薬品処理などがあります。しかし、これらの方法には、ケーシングの内側しか洗浄できない、薬品に反応する特定の物質しか除去できない、環境保全の観点から望ましくない、などの問題点があります。ウォータージェット洗浄工法は、こうした従来工法の問題点を解決し、井戸完成時に匹敵する揚水量の確保を実現しました。その特色は次の点にあります。

1）	強力なジェット洗浄力が、孔明管内壁はもちろん、孔明部を通して管の外側まで洗浄します。

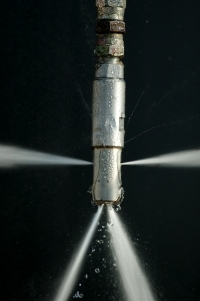

2）	ジェットノズルは独立回転式のため、井戸の内部をムラなく、連続洗浄します。
3）	井戸の状況に応じて水圧を任意に調整できるので、老朽化した井戸でもケーシングを傷つけることなく施工できます。
4）	洗浄工事は、リールに巻かれた高圧ホースを井戸に降下させて水を噴射する方式できわめて簡便で、作業もスピィーディーに行うことができます。
5）	鉄管の替わりに高圧ホースを使用することで、従来の工法に必要だった櫓等がいらなくなり、施工コストを大幅に削減できます。

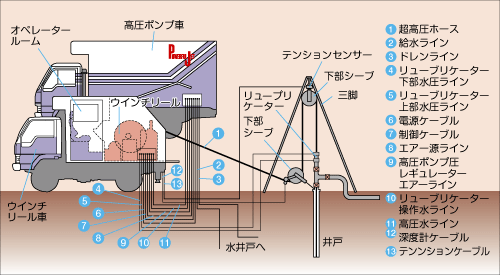

システム構成

ジェットの力で深度1200ｍまで洗浄

本システムは、坑井の洗浄・浚渫を効果的かつ簡便にできるよう、当社が独自に開発したものです。ジェッティングユニットはウィンチリール、高圧ポンプ、エンジン、コントロール装置で構成され、すべて1～2台のトラックに積載しています。作業時、井戸上には簡単な三脚とその上下に滑車が付くだけで深度1200ｍ程度までの工事が可能です。作業面積はトラックとその後方10ｍ程度のスペースがあれば済み、広い作業用地はいりません。
また、オペレーションルームにて、高圧ホースの昇降、深度およびジェットの水圧の調整ができ、安全かつ効果的に作業を進めることができます。なお、500ｍ・1200ｍまで各深度に応じた作業車をラインアップしました。

ウォータージェット洗浄工事フロー

1）	ノズルと同サイズのモデルを降ろし、洗浄可能かを調査します。
2）	洗浄前の井戸状況を揚水試験、水中テレビカメラ調査等で調査します。
3）	三脚もしくはクレーンなどを設置し、上下滑車を取り付けます。
4）	所定の位置に洗浄車両を設置し、作業を開始します。

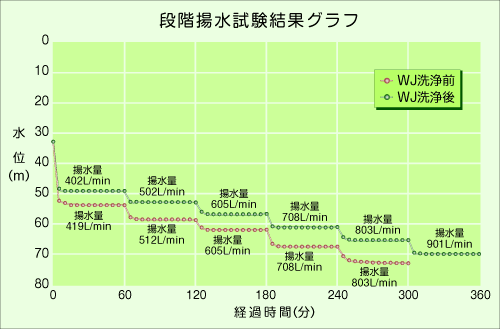

5）	洗浄後の状況を揚水試験、水中テレビカメラ調査等で能力評価します。

■主要緒元

	仕様
リール車 ポンプ車	2t車、3t車、4t車 3t車、4t車
井戸条件 　対象坑径(mm) 　深度(m) 　温度(℃)	40～550 最大1200 50
高圧ポンプ 最高運転圧力(Mpa)	最大70
